نوار قلب 12 کاناله سیگنال اوریج SAECG

این محصول، یک دستگاه نوار قلب 12 کاناله متکی به نرم افزار (PC Based) است که بصورت بیسیم به کامپیوتر یا لپ تاپ وصل می گردد و دارای قابلیت های بسیاری از جمله SAECG می باشد.

 همراه با نصب و آموزش رایگان

روش استفاده:

1- لیدها را به بیمار وصل کنید.

2- نوار قلب بیمار را روی مانیتور کامپیوتر مشاهده کنید.

3- با فرمان پرینت روی نرم افزار، گزارش مورد نیاز را چاپ کنید.

شرح سیگنال اوریج (SAECG ) برگرفته از پایگاه اطلاع رسانی الکتروفیزیولوژی قلب:

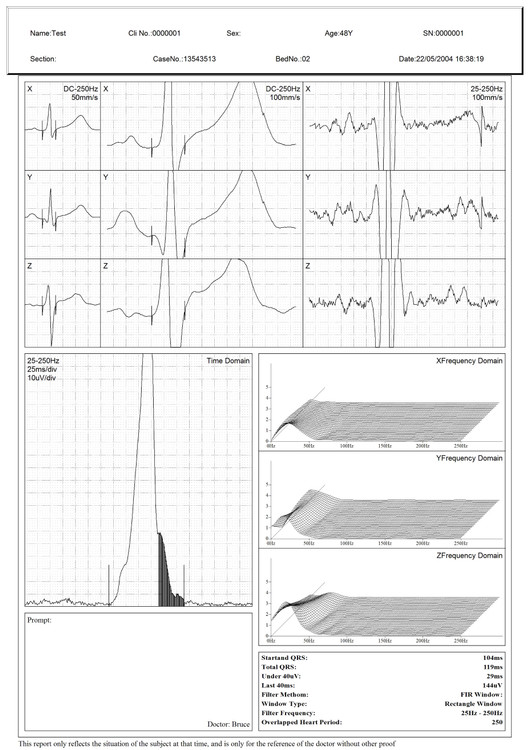

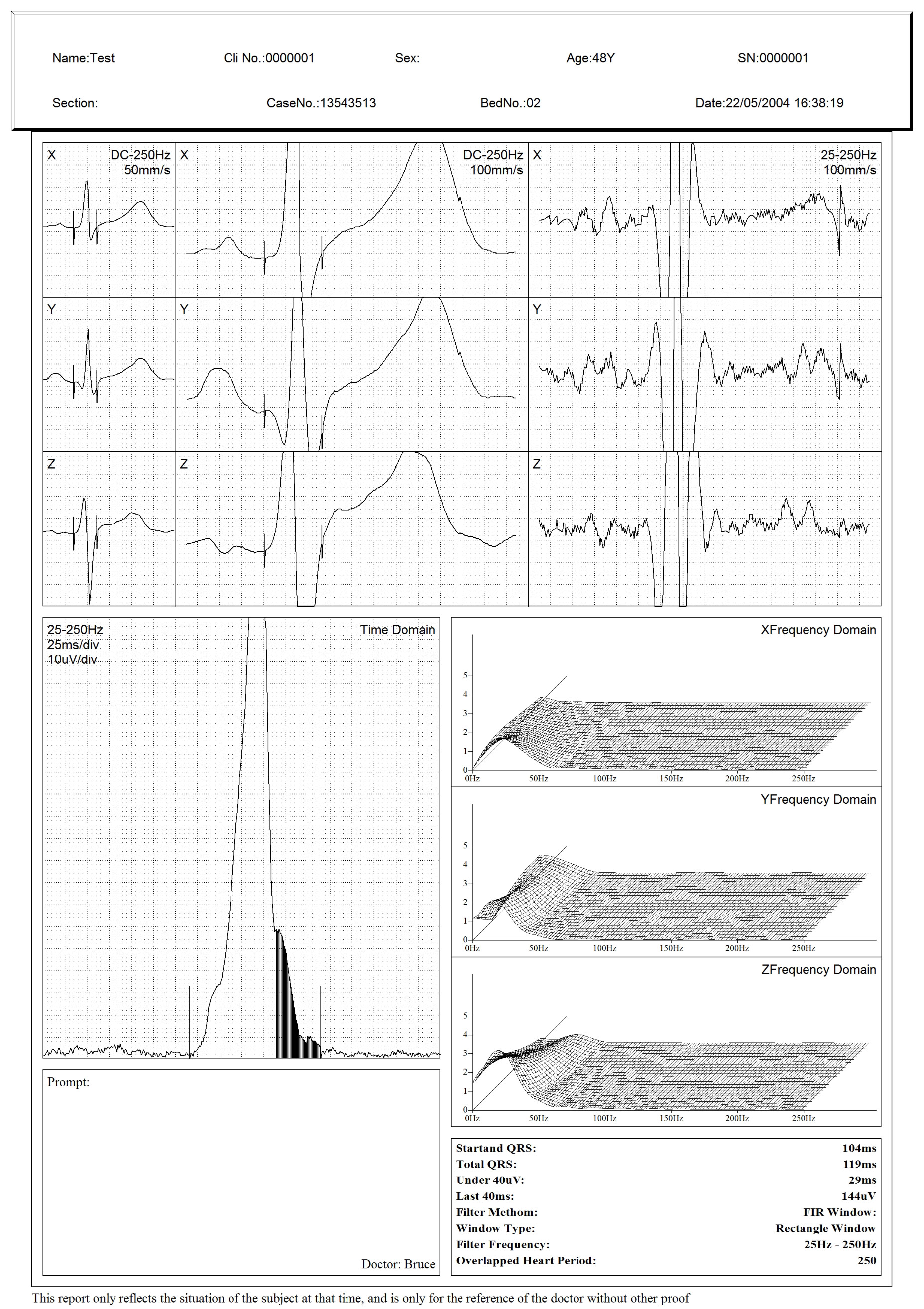

در قسمت الکتروفیزیولوژی قلب، برای اندازه گیری Ventricular Late Potential به کار میرود. امواج  Late Potential  به اندازه 1تا 25 میکرو ولت و در صورت وجود، در انتهای کمپلکس QRS  وجود دارند و برای تشخیص بیمارانی که در معرض خطر تاکیکاردی بطنی خود به خود، متعاقب انفارکتوس میوکارد و یا بروز SVTبر اثر تحریک الکتریکی، مفید است. دستگاه سیگنال اوریج در حقیقت این امواج را تقویت، ثبت و مقایسه کرده، سیگنال های ناشی از پارازیت را حذف کرده و معیار ها را بیان میکند. مقادیر نرمال اندازه گیری در ذیل آمده است:

HFLA: high frequency low amplitude<39

QRS duration: male< 114       female<120

RMSO4: root mean square>20

پروسیجر غیر تهاجمی است و مراحل آن مانند گرفتن نوار قلب است. مدت ان20 دقیقه است و در طی این مدت بیمار بر روی تخت خوابیده است.

ویژگی های دستگاه:

تشخیص و کاربرد بالینی عملکرد تجزیه و تحلیل چندگانه، از جمله: ECG معمولی 12 لید، کاردیوگرام فرکانس (FCG)، ECG فرکانس بالا، تجزیه و تحلیل پراکندگی داخلی QT، تجزیه و تحلیل تغییرپذیری ضربان قلب (HRV)، تجزیه و تحلیل ایسکمی میوکارد (STLE)، تجزیه و تحلیل تلاطم ضربان قلب (HRT)، تجزیه و تحلیل ECG ضربان، وکتور کاردیوگرام (VCG)، زمان وکتور کاردیوگرام (TVCG) و SAECG و غیره

عملکرد "چاپ میانبر" می تواند کل گزارش های تجزیه و تحلیل را پیش نمایش یا چاپ کند، و آنها را بر اساس نیاز واقعی در رایانه شخصی با فرمت چند رسانه ای (فرمت BMP، PNG، PDF یا JPG) ذخیره کند.

با ده ها حالت همگام سازی و پیوسته نمایش/چاپ، از جمله 6x2، 3x4، 3x4+2، و غیره. ابزار کمکی، مانند تجزیه و تحلیل شکل موج روی هم، مقیاس الکترونیکی و پایگاه داده اصطلاحات قابل ویرایش، و غیره، بسیار راحت تر است.

دارای باتری لیتیومی قابل شارژ داخلی با ظرفیت بالا، کار مداوم برای بیش از 7 ساعت

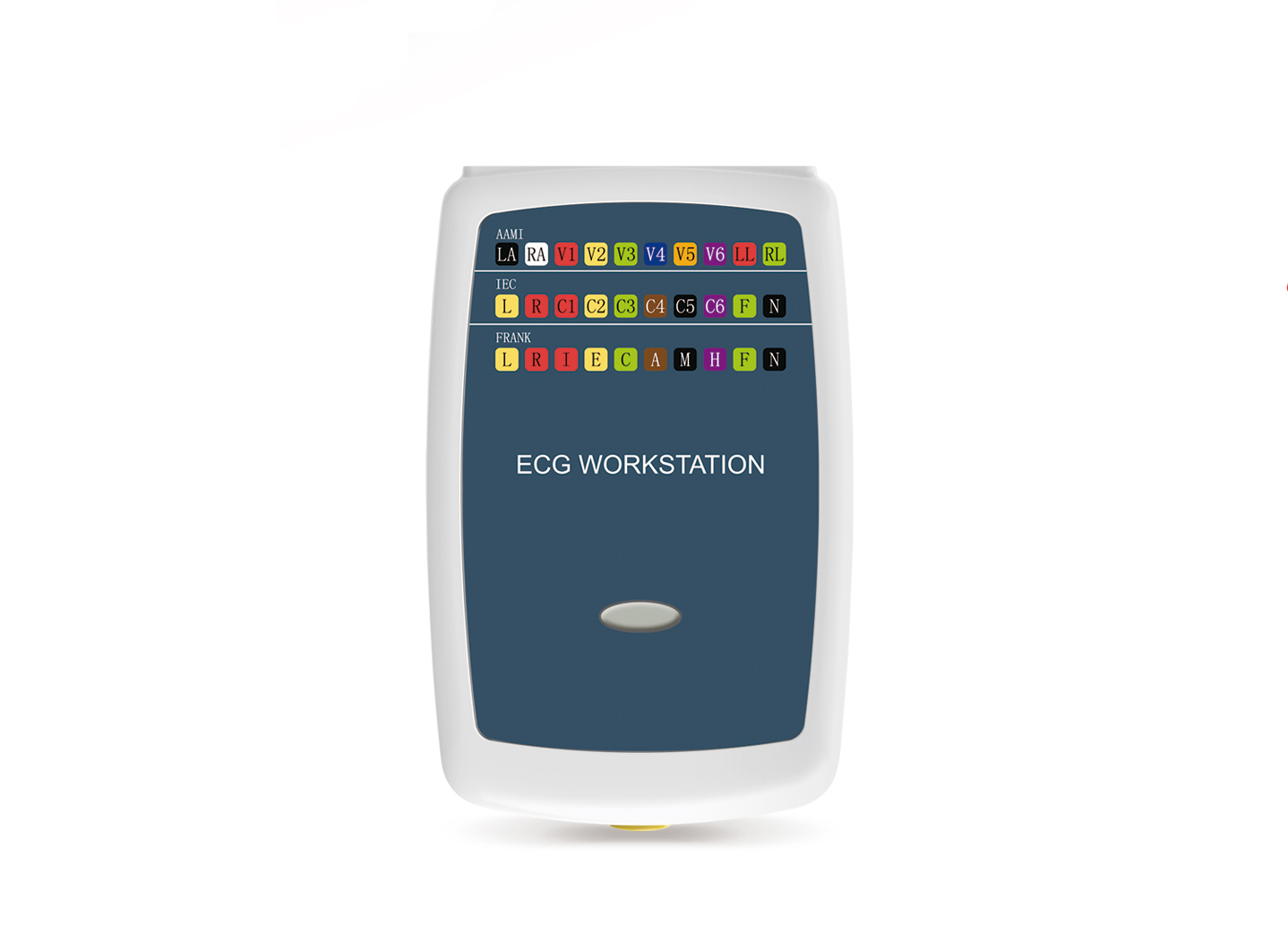

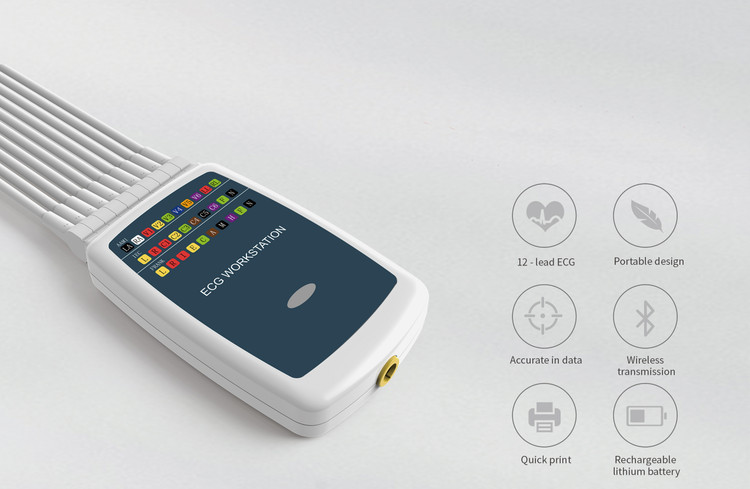

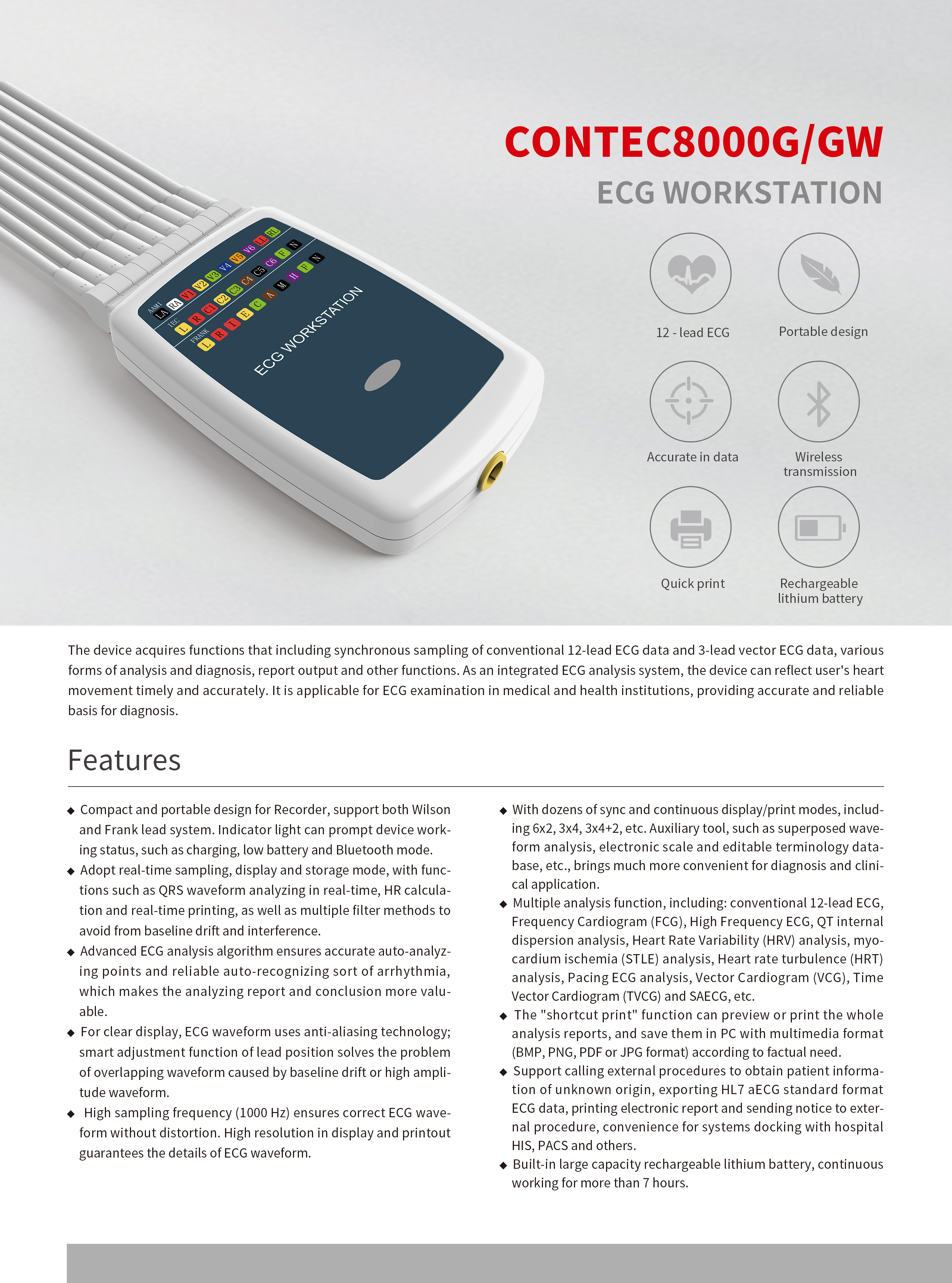

• Compact and portable design for Recorder, support both Wilson and Frank lead system. Indicator light can prompt device working status, such as charging, low battery and Bluetooth mode. Adopt real-time sampling, display and storage mode, with functions such as QRS waveform analyzing in real-time, HR calculation and real-time printing, as well as multiple filter methods to avoid from baseline drift and interference.

• Advanced ECG analysis algorithm ensures accurate auto analyzing points and reliable auto-recognizing sort of arrhythmia, which makes the analyzing report and conclusion more valuable.

• For clear display, ECG waveform uses anti-aliasing technology; smart adjustment function of lead position solves the problem of overlapping waveform caused by baseline drift or high amplitude waveform.

• High sampling frequency (1000 Hz) ensures correct ECG wave- form without distortion. High resolution in display and printout guarantees the details of ECG waveform.

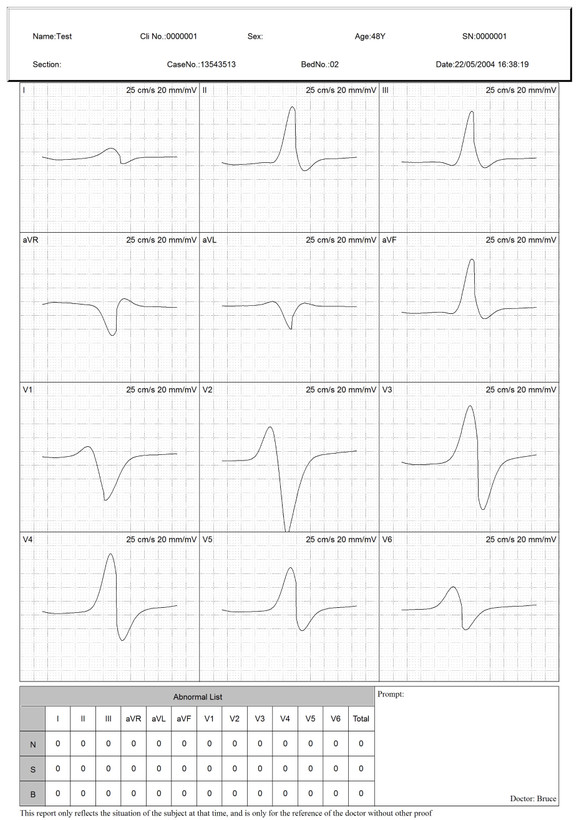

With dozens of sync and continuous display/print modes, including 6x2, 3x4, 3x4+2, etc. Auxiliary tool, such as superposed wave- form analysis, electronic scale and editable terminology data- base, etc., brings much more convenient for diagnosis and clinical application.

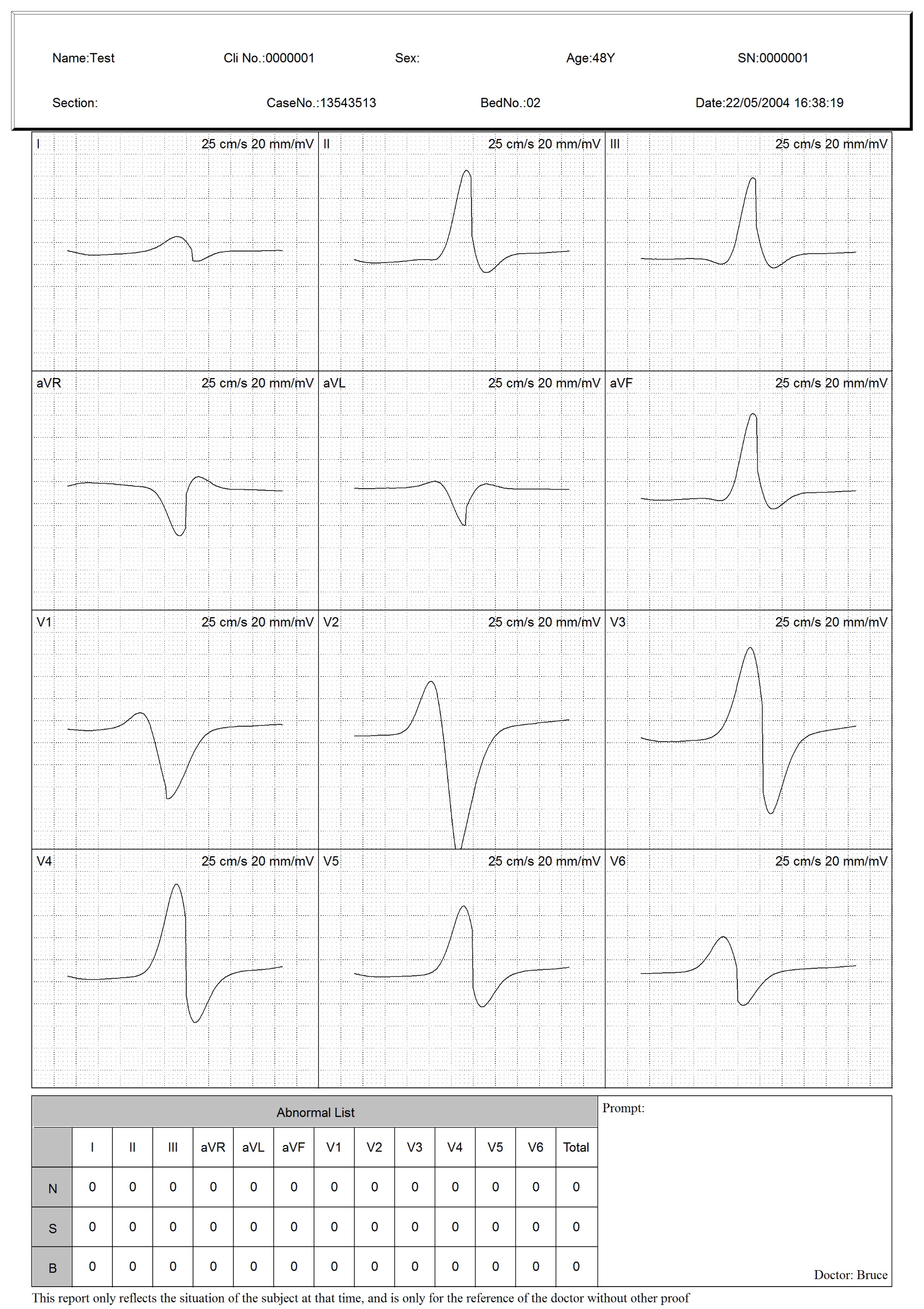

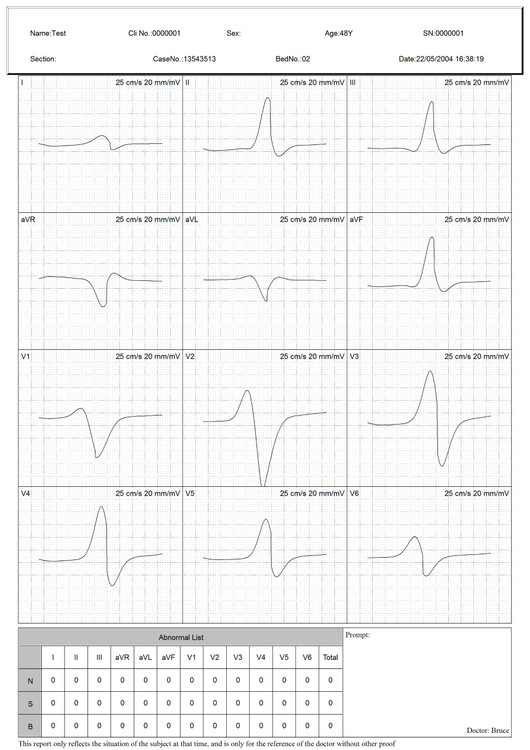

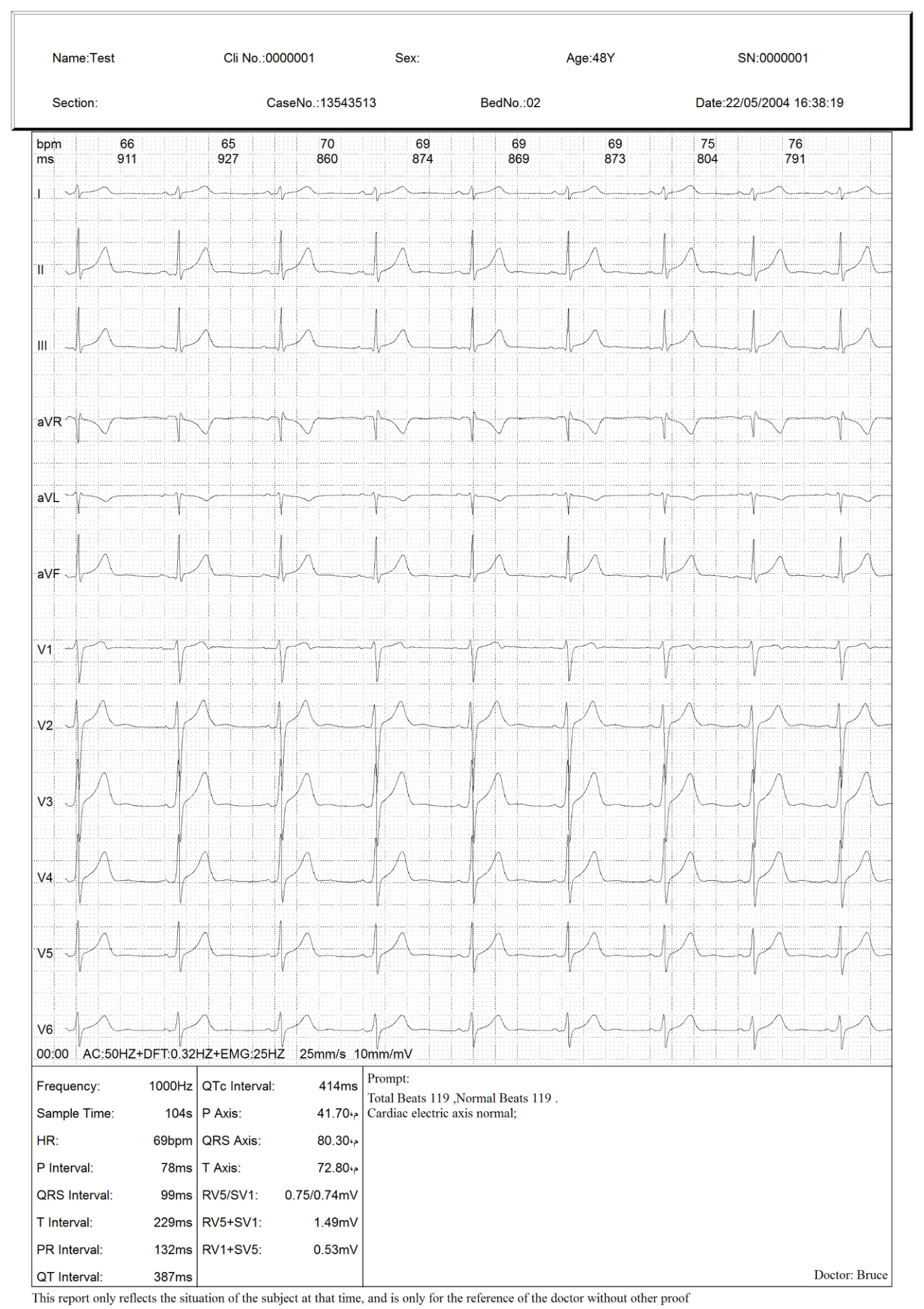

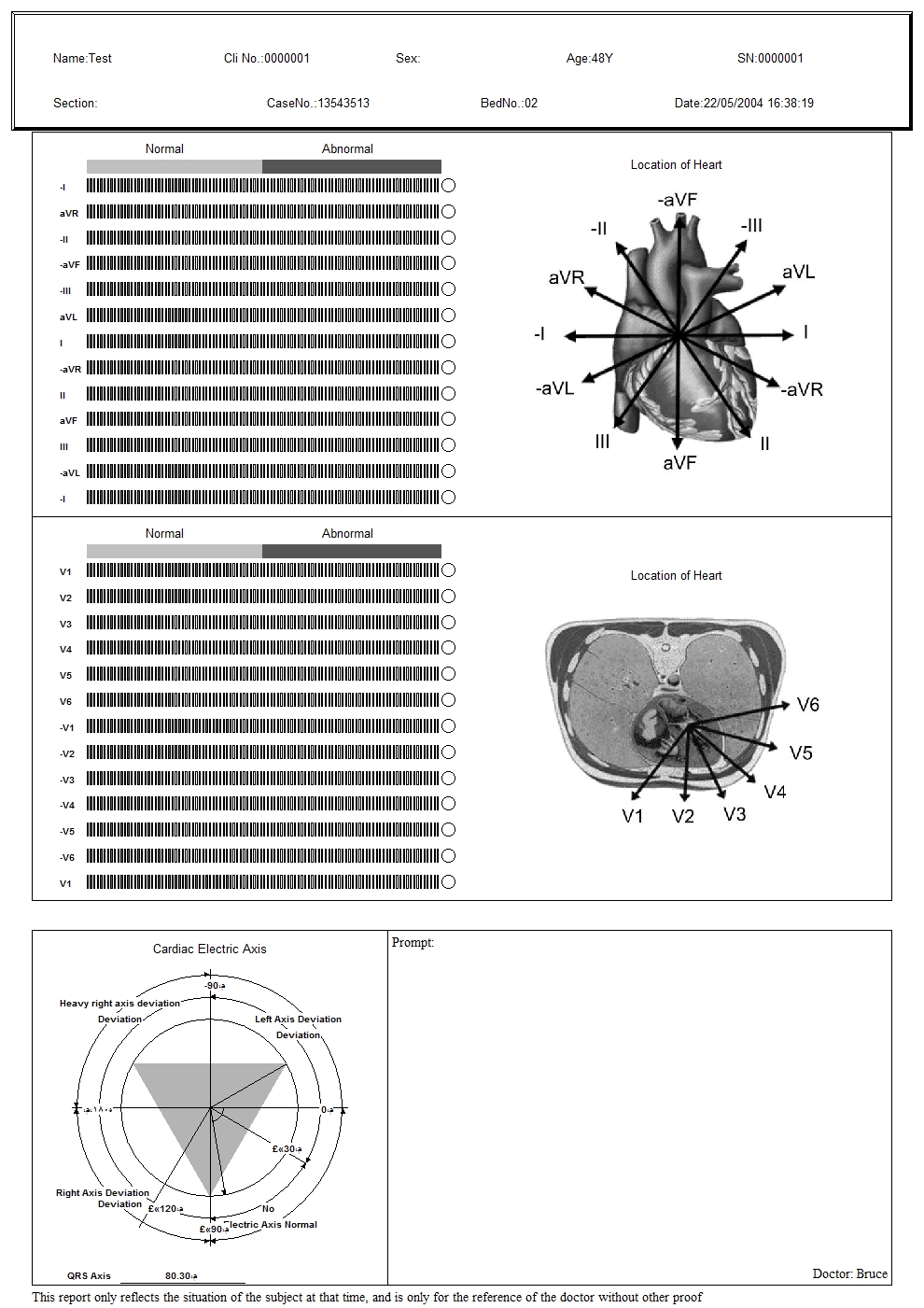

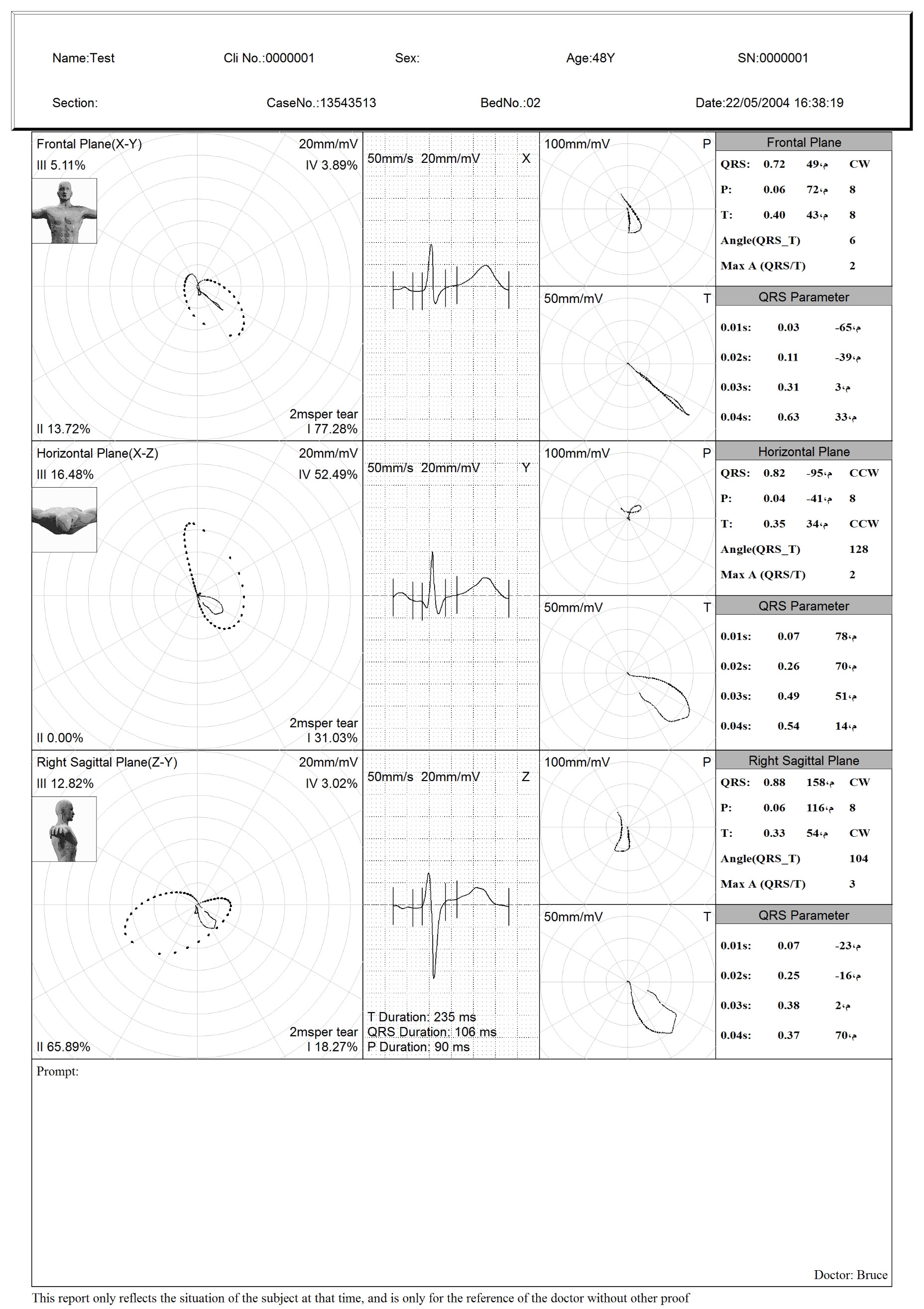

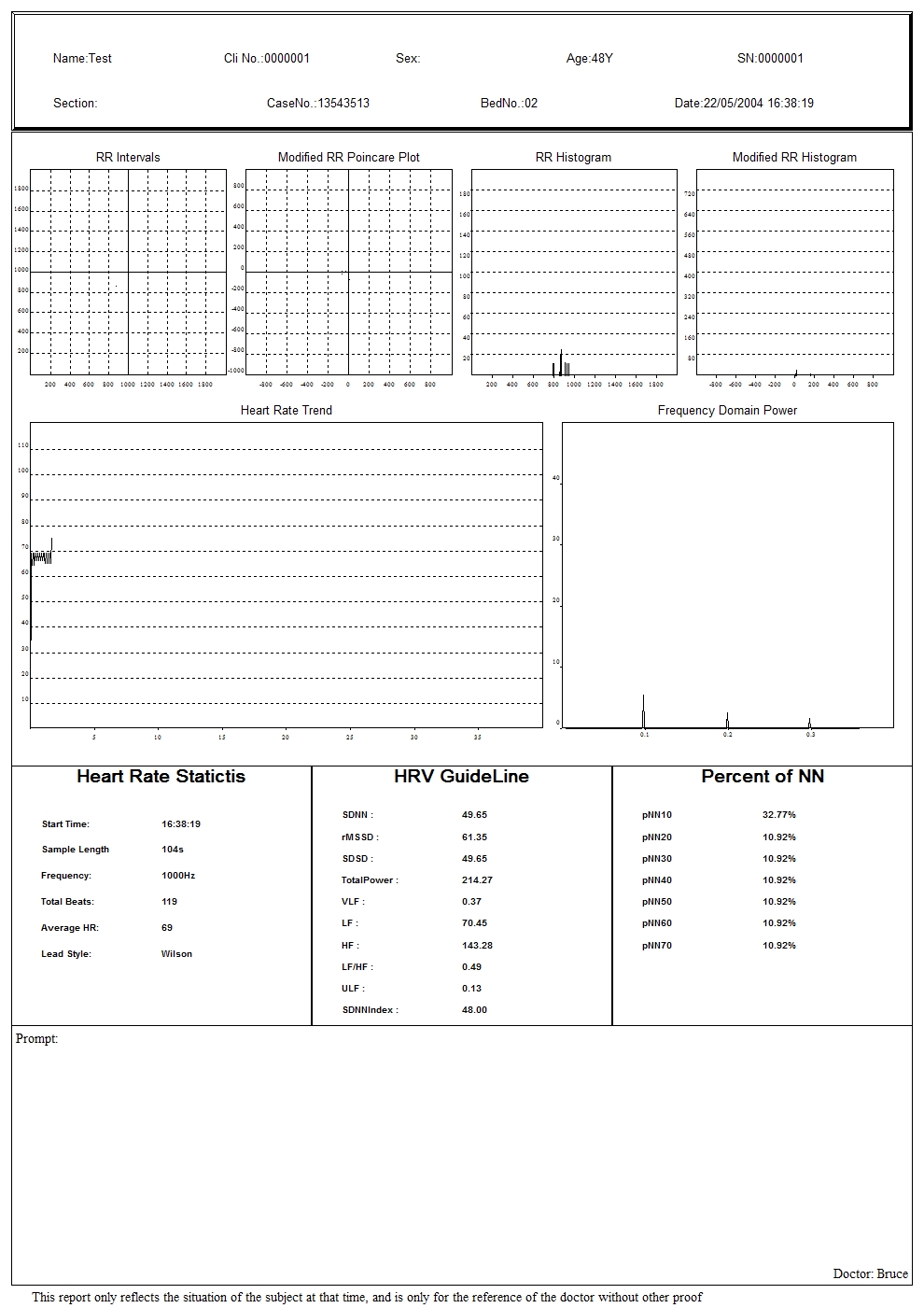

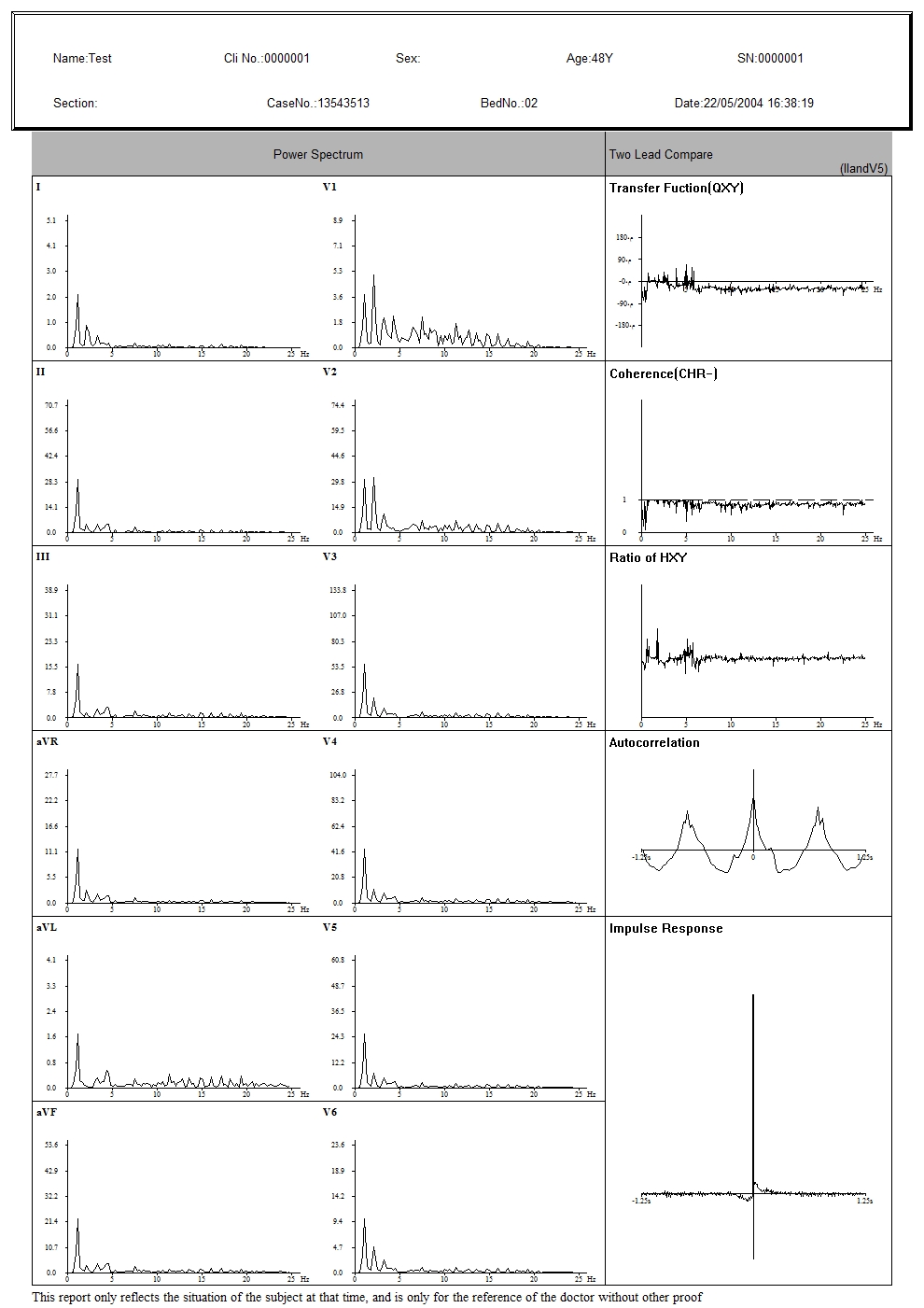

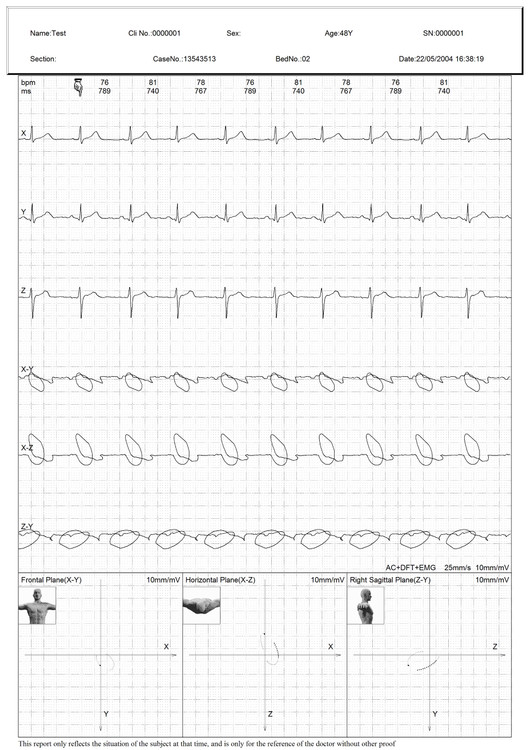

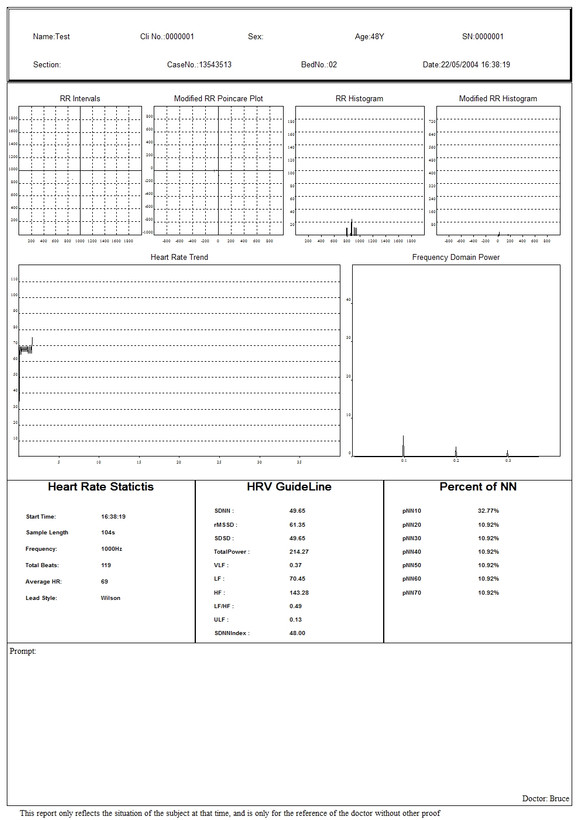

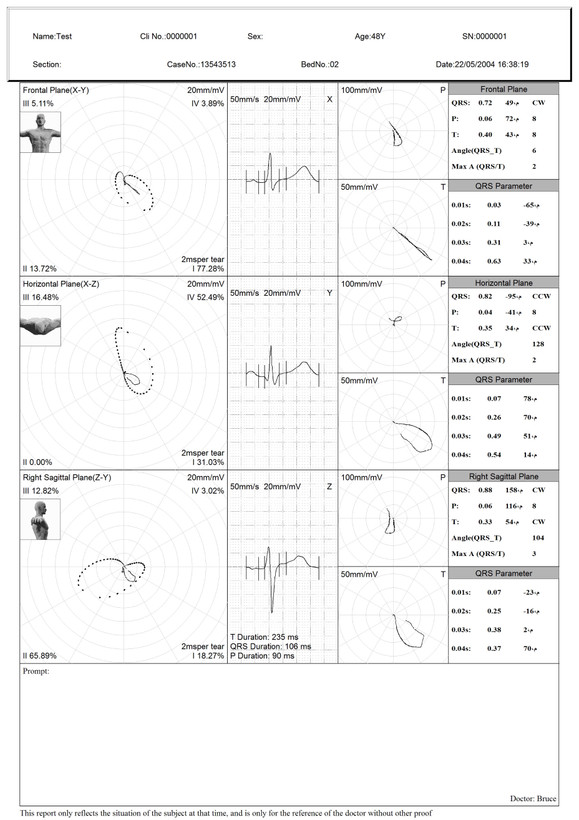

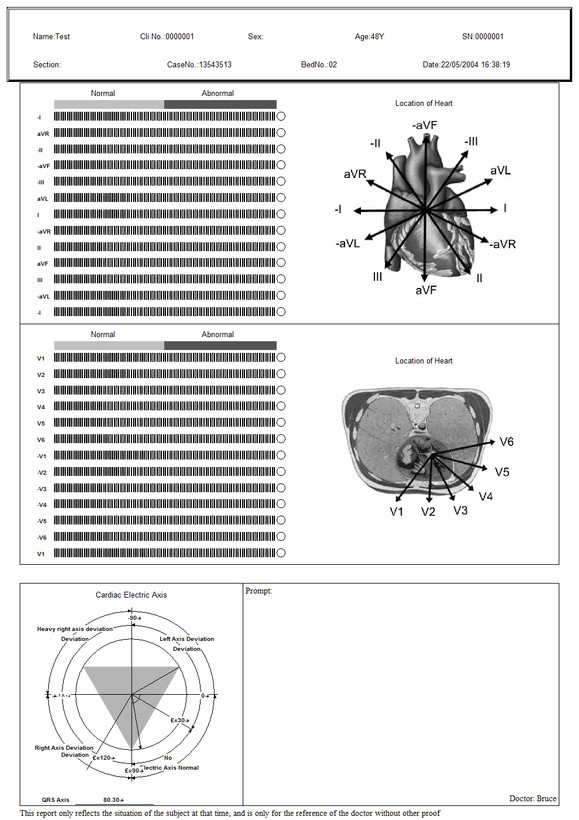

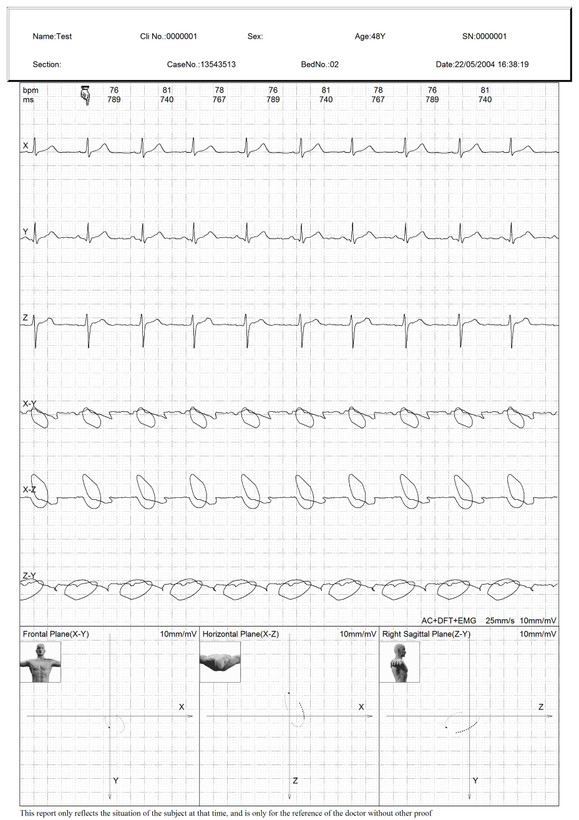

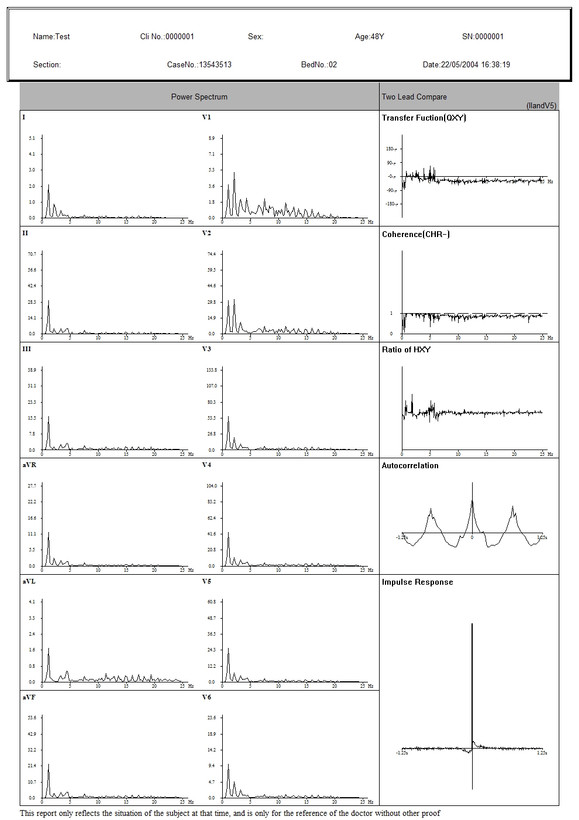

Multiple analysis function, including: conventional 12-lead ECG, Frequency Cardiogram (FCG), High Frequency ECG, QT internal dispersion analysis, Heart Rate Variability (HRV) analysis, myocardium ischemia (STLE) analysis, Heart rate turbulence (HRT) analysis, Pacing ECG analysis, Vector Cardiogram (VCG), Time Vector Cardiogram (TVCG) and SAECG, etc.

The "shortcut print" function can preview or print the whole analysis reports, and save them in PC with multimedia format (BMP, PNG, PDF or JPG format) according to factual need.

• Support calling external procedures to obtain patient information of unknown origin, exporting HL7 a ECG standard format ECG data, printing electronic report and sending notice to external procedure, convenience for systems docking with hospital HIS, PACS and others.

• Built-in large capacity rechargeable lithium battery, continuous working for more than 7 hours.
